UPC Waterproof FULLX LC FTTA Outdoor Single Mode Cable

Basic Information
Place of Origin: CHINA
Brand Name: OPTFOCUS/ OEM
Certification: CE , RoHS
Model Number: FULLX(LC)
Minimum Order Quantity: 100 meters
Price: 4-7.5
Packaging Details: standard PE bag and carton for delivery
Delivery Time: 5-15 working days
Payment Terms: L/C, T/T, Western Union, MoneyGram,
Supply Ability: 10000 meters per month
Product Name: FTTA FULLX(LC) Outdoor Cable Assemblies Color: Black
Application: FTTA Water-proof Class: IP67
Fiber Core: 2 Cores Or 4 Cores Mode: Single Mode /multi Mode
Mechanical Performance: IEC 61754-20 Standard
High Light:

FTTA Outdoor Single Mode Cable

,

UPC Outdoor Single Mode Cable

,

FULLX LC FTTA Fiber Cable

 Water-proof Low Insertion Loss FULLX(LC) Outdoor Cable Assemblies FTTA

UPC Waterproof FULLX LC FTTA Outdoor Single Mode Cable 0


APPLICATION
Multi-purpose Outdoor
For connection between distribution box and RRH
Deployment in Remote Radio Head cell tower applications

FEATURES
1.Open bulkhead for easy access to SFP .
2.Low insertion loss and added loss.
3.Height of attenuation.
4.IP67 water, dust proof and corrosion resistant
5.Plug has tolerance free design, free floating on Z-axis.
6.The material in the jumpel cable are all-weather and UV-resistant.
7.Mechanical performance: IEC 61754-20 standard.
8.RoHS and REACH materials compliant.
9.100% Compatible with FullAXS Connectors and has site tehnical features.

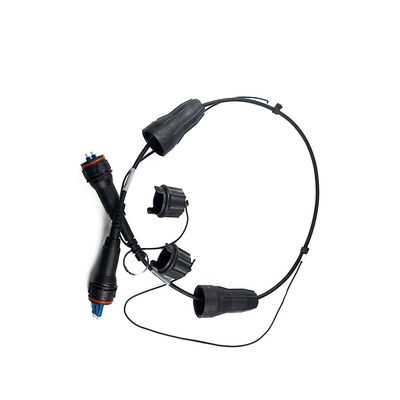

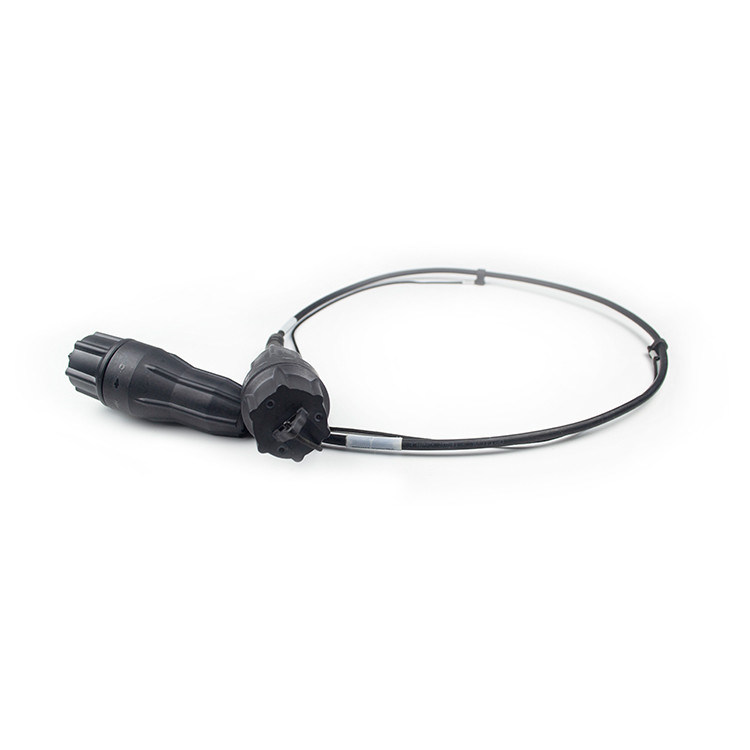

Detail Images

UPC Waterproof FULLX LC FTTA Outdoor Single Mode Cable 1UPC Waterproof FULLX LC FTTA Outdoor Single Mode Cable 2UPC Waterproof FULLX LC FTTA Outdoor Single Mode Cable 3
UPC Waterproof FULLX LC FTTA Outdoor Single Mode Cable 4UPC Waterproof FULLX LC FTTA Outdoor Single Mode Cable 5UPC Waterproof FULLX LC FTTA Outdoor Single Mode Cable 6UPC Waterproof FULLX LC FTTA Outdoor Single Mode Cable 7

Connector Types

Type Reference Note

LC

IEC 61754-20

Single mode duplex
APC: Green connectors UPC: Blue connectors
Multimode duplex UPC: Grey Connectors


Dimensional Diagrams



End1 UPC Waterproof FULLX LC FTTA Outdoor Single Mode Cable 8UPC Waterproof FULLX LC FTTA Outdoor Single Mode Cable 9 End2

Patch cord versions

Jumper tolerance requirement
Overall length (L) (M) length of tolerance(CM)
0<L≤20 +10/-0
20<L≤40 +15/-0
L>40 +0.5%L/-0


Cable Structure


UPC Waterproof FULLX LC FTTA Outdoor Single Mode Cable 10UPC Waterproof FULLX LC FTTA Outdoor Single Mode Cable 11
UPC Waterproof FULLX LC FTTA Outdoor Single Mode Cable 10

Cable Parameters




Cable Count

Out sheath Diameter
(MM)

Weight
(KG)
Minimum allowable Tensile Strength (N) minimum allowable Crush Load
(N/100mm)
Minimum Bending Radius (MM)
Storage temperature
(ºC)
short term long term short term long term short term long term
2 7.0±0.3 68 600 1000 2000 3000 20D 10D -20~~+70



Optical Characteristics


Item
Parameter
Reference
Single mode Multimode
Insertion loss Typical value≤0.15dB;Maximum≤0.30 Typical value≤0.15dB;Maximum≤0.30 IEC 61300-3-34

Return loss
≥ 60dB (APC);
≥ 50dB (UPC)

≥30dB (UPC)

IEC 61300-3-6


End-Face Geometry

Item UPC (Ref: IEC 61755-3-1) APC (Ref: IEC 61755-3-2)
Radius of curvature (mm) 7 to 25 5 to 12
Fiber height (nm) -100 to 100 -100 to 100
Apex offset (μm) 0 to 50 0 to 50
APC angle (°) / 8° ±0.2°
Key error (°) / 0.2° max

End-Face Qualty (SM)

Zone Range (μm) Scratches Defects Reference
A: Core 0 to 25 None None


IEC 61300-3-35:2015
B: Cladding 25 to 115 None None
C: Adhesive 115 to 135 None None
D: Contact 135 to 250 None None
E: Rest of ferrule None None

End-Face Qualty (MM)

Zone Range (μm) Scratches Defects Reference
A: Core 0 to 65 None None


IEC 61300-3-35:2015
B: Cladding 65 to 115 None None
C: Adhesive 115 to 135 None None
D: Contact 135 to 250 None None
E: Rest of ferrule None None


Mechanical Characteristics


Test Conditions Reference
Endurance 500 matings IEC 61300-2-2
Vibration Frequency: 10 to 55Hz, Amplitude: 0.75mm IEC 61300-2-1
Cable retention 400N (main cable); 50N (ranch part) IEC 61300-2-4
Strength of coupling mechanism 80N for 2 to 3mm cable IEC 61300-2-6
Cable torsion 15N for 2 to 3mm cable IEC 61300-2-5
Fall 10 drops, 1m drop height IEC 61300-2-12
Static lateral load 1N for 1h (main cable); 0.2N for 5min (ranch part) IEC 61300-2-42
Cold -25°C, 96h duration IEC 61300-2-17
Dry heat +70°C, 96h duration IEC 61300-2-18
Change of temperature -25°C to +70°C, 12 cycles IEC 61300-2-22
Humidity +40°C at 93%, 96h duration IEC 61300-2-19
